QL系列全向輪 90° omni wheel 90°
系列簡介
QL系列全向輪是精密型的輕載90°全向輪，每個從動小輪內嵌入兩個滾動軸承，使用高精度的工藝制造，旨在向客戶提供高精密度、高品質要求的產品，滿足客戶的各種精密應用。持續改良的QL系列全向輪，已經實現了從動小輪軸向零間隙，特別適合于各種小型機器人的驅動應用。
參數對比
- 產品
- 外徑
- 寬度
- 側輪數
- 軸承數
- 軸承類型
- 小輪材質
- 輪轂材質
- 輪轂表面處理
- 連接形式
- 典型中心孔
- 自重
- 負載能力
-

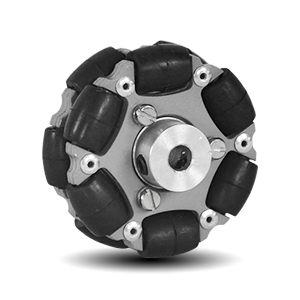

QL-05
- 50.8(2"）mm
- 21.5mm
- 12
- 24
- 滾動軸承
- 橡膠
- 鋁合金
- 雙層高溫烤漆
- 法蘭/緊定螺釘
- 4/5/6/8mm
- 70/75g
- 5Kg
-

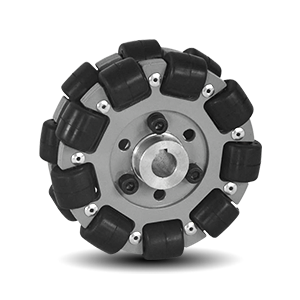

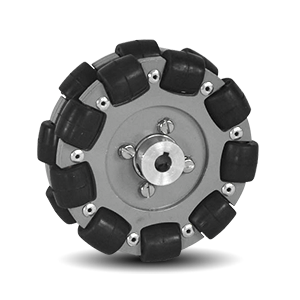

QL-08
- 76.2（3"）mm
- 28mm
- 18
- 36
- 滾動軸承
- 橡膠
- 鋁合金
- 雙層高溫烤漆
- 平鍵/緊定螺釘
- 4/5/6/8mm
- 140g
- 15Kg
-
QL-10
- 101.6（4"）mm
- 39mm
- 18
- 36
- 滾動軸承
- 橡膠
- 鋁合金
- 雙層高溫烤漆
- 平鍵/緊定螺釘
- 5/6/8/10/12/15/16mm
- 340g
- 30Kg
-

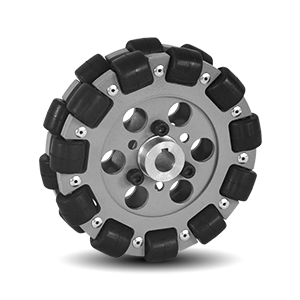

QL-13
- 127（5"）mm
- 39mm
- 22
- 44
- 滾動軸承
- 橡膠
- 鋁合金
- 雙層高溫烤漆
- 平鍵/緊定螺釘
- 5/6/8/10/12/15/16mm
- 445g
- 30Kg
-

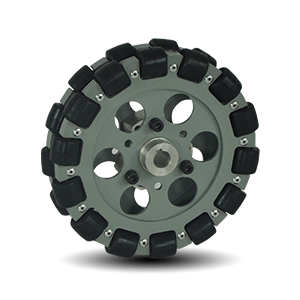

QL-15
- 152.4（6"）mm
- 39mm
- 28
- 56
- 滾動軸承
- 橡膠
- 鋁合金
- 雙層高溫烤漆
- 平鍵/緊定螺釘
- 5/6/8/10/12/15/16mm
- 640g
- 30Kg
-

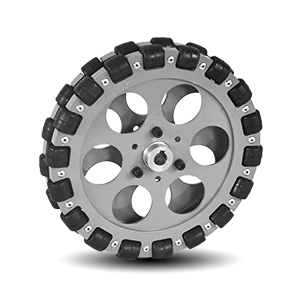

QL-20
- 203.2（8"）mm
- 39mm
- 36
- 72
- 滾動軸承
- 橡膠
- 鋁合金
- 雙層高溫烤漆
- 平鍵/緊定螺釘
- 5/6/8/10/12/15/16mm
- 960g
- 30Kg
| 產品 |
QL-05
|
QL-08
|
QL-10
|
QL-13
|
QL-15
|
QL-20
|
|---|---|---|---|---|---|---|
| 外徑 | 50.8(2"）mm | 76.2（3"）mm | 101.6（4"）mm | 127（5"）mm | 152.4（6"）mm | 203.2（8"）mm |
| 寬度 | 21.5mm | 28mm | 39mm | 39mm | 39mm | 39mm |
| 側輪數 | 12 | 18 | 18 | 22 | 28 | 36 |
| 軸承數 | 24 | 36 | 36 | 44 | 56 | 72 |
| 軸承類型 | 滾動軸承 | 滾動軸承 | 滾動軸承 | 滾動軸承 | 滾動軸承 | 滾動軸承 |
| 小輪材質 | 橡膠 | 橡膠 | 橡膠 | 橡膠 | 橡膠 | 橡膠 |
| 輪轂材質 | 鋁合金 | 鋁合金 | 鋁合金 | 鋁合金 | 鋁合金 | 鋁合金 |
| 輪轂表面處理 | 雙層高溫烤漆 | 雙層高溫烤漆 | 雙層高溫烤漆 | 雙層高溫烤漆 | 雙層高溫烤漆 | 雙層高溫烤漆 |
| 連接形式 | 法蘭/緊定螺釘 | 平鍵/緊定螺釘 | 平鍵/緊定螺釘 | 平鍵/緊定螺釘 | 平鍵/緊定螺釘 | 平鍵/緊定螺釘 |
| 典型中心孔 | 4/5/6/8mm | 4/5/6/8mm | 5/6/8/10/12/15/16mm | 5/6/8/10/12/15/16mm | 5/6/8/10/12/15/16mm | 5/6/8/10/12/15/16mm |
| 自重 | 70/75g | 140g | 340g | 445g | 640g | 960g |
| 負載能力 | 5Kg | 15Kg | 30Kg | 30Kg | 30Kg | 30Kg |
產品特性
從動小輪軸向零間隙
經過多次工藝改進，QL系列全向輪已經實現了從動小輪軸向零間隙，能夠適應各類高精度定位場合。
雙排多細分設計
即便在用戶機架精度不足的情況下，QL全向輪的多細分圓周結構，讓它總能夠較平穩地運行，避免了普通全向輪運行上下抖動厲害的缺點。
小輪內嵌雙軸承設計
以QL-15為例，整輪28個小橡膠輪共嵌入56個微型軸承。將小輪軸的滑動摩擦轉變?yōu)闈L動摩擦，使橫向運動靈活順滑，真正實現全向輪的橫向運動微阻力性能。
特選的優質橡膠
小輪采用特選的優質橡膠，鼓形設計，軟硬合適，抓地力強，運行幾乎靜音。實測在木板、瓷磚、地毯等表面上都有相當好的抓地力。
表面高溫烤漆處理
產品表面為高溫烤漆處理，美觀耐用。
持續改良的QL系列
持續改良是航發產品的普遍特質，使用戶總能獲得領先的產品與服務。
